sis系统-s7-300F故障安全系统模块，s7-300F故障安全系统模块又称为，西门子s7-300F故障安全型PLC模块。随着各个行业（尤其化工行业）中对安全性要求的提高，普通类型的西门子PLC系统无法满足所有要求，这就需要使用安全性更高的西门子PLC，即故障安全型PLC，由故障安全型系列模块组成安全仪表系统。 s7-300f 系列故障安全型cpu是通过tuv 安全认证的，并且是经过SIL3 等级认证。 另外，s7-300f 系列的io模块也是通过了tuv认证的。

一、sis系统-s7-300F故障安全系统CPU模块

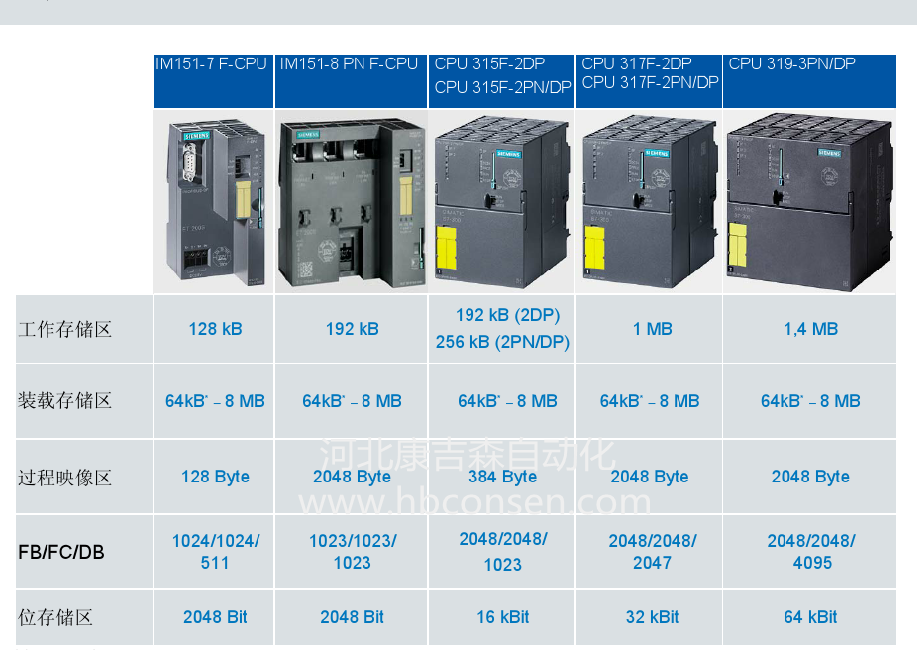

   西门子S7-300 F系列CPU,包括IM151-7F-CPU、IM151-8PNF-CPU、315F-2DP/2PN/DP、317F-2DP/2PN/DP、319F-3PN/DP。具体参数介绍请见下图：

1、IM151-7F-CPU，订货号：6ES7151-7FA21-0AB0；

     IM151-8PN F-CPU，订货号：6ES71518FB010AB0；

2、CPU 315F-2 DP，订货号：6ES7315-6FF01-0AB0；

     CPU 315F-2 PN/DP，订货号：6ES7315-2FJ14-0AB0；

3、CPU 317F-2 PN/DP，订货号：6ES7317-2FK14-0AB0；

4、CPU 319F-3 PN/DP，订货号：6ES7318-3FL01-0AB0。

  其中：CPU 315F -2DP和CPU 317F - 2DP有一个MPI/DP接口和一个DP接口。CPU 315F -2PN/DP和CPU 317F - 2PN/DP有一个PROFINET接口和一个MPI/DP接口。

二、sis系统-s7-300F故障安全系统I/O模块

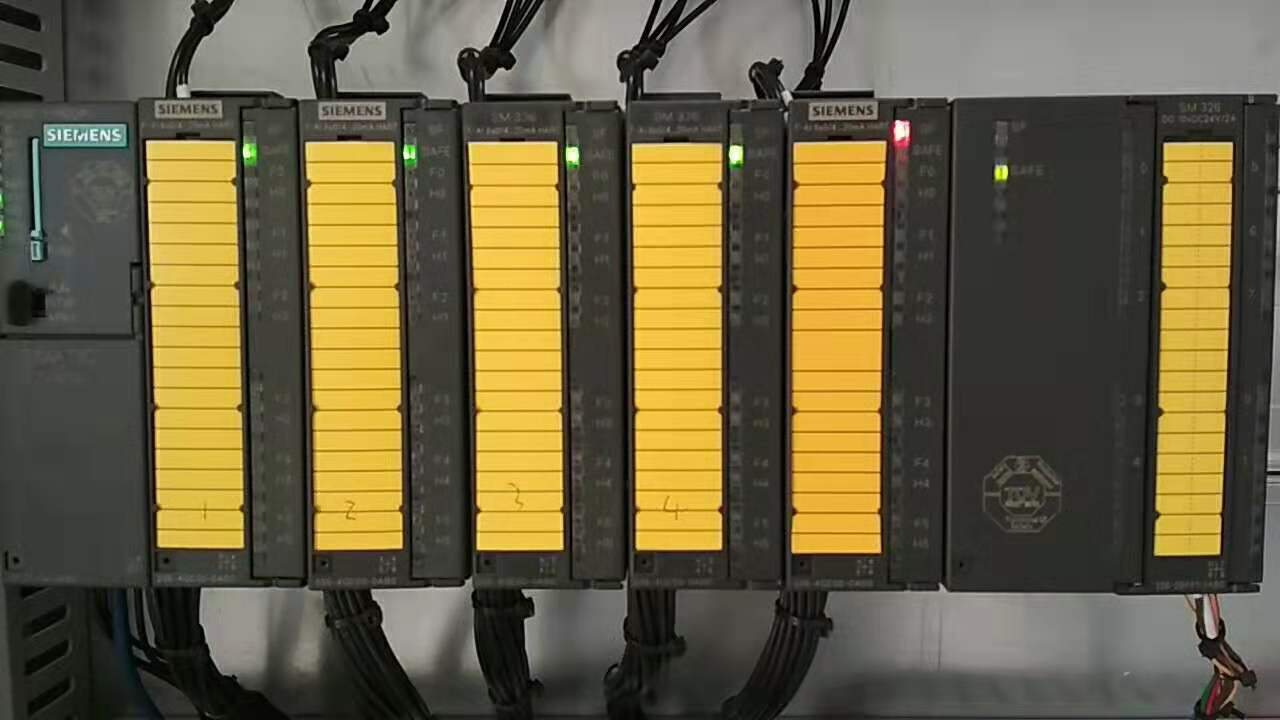

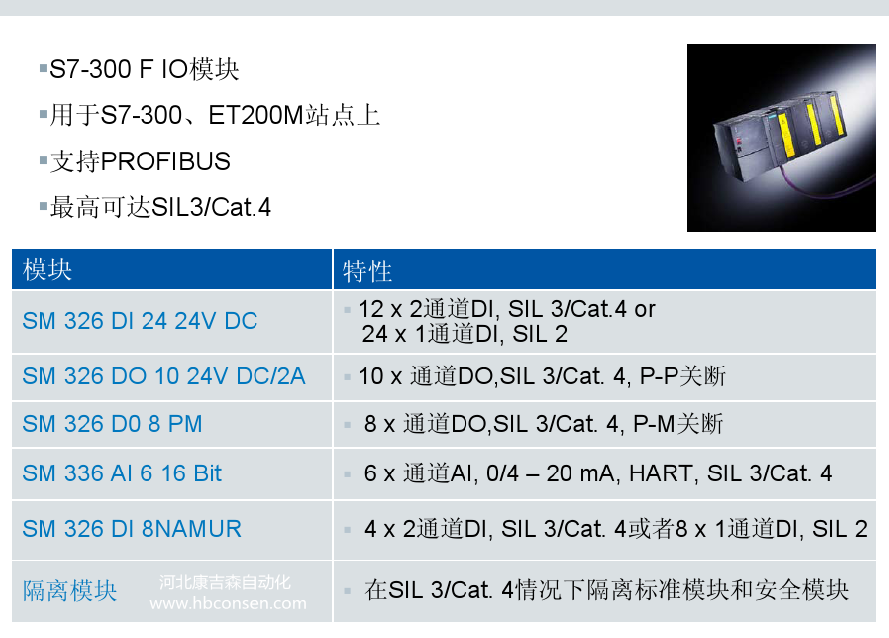

  西门子S7-300F故障安全系统系列I/O信号模块包括数字输入模块DI、数字输出模块DO和模拟输入模块AI。关于该SIS系统的I/O模块型号及参数详见下图：

1、SM 336 AI 6 x 13 Bit，订货号：6ES7336-1HE00-0AB0；

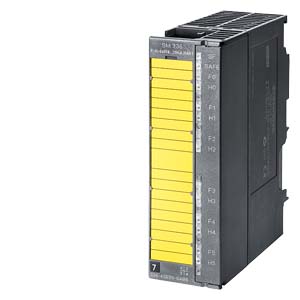

2、SM 336 F-AI 6 x 0/4-20 mA HART，订货号：6ES7336-4GE00-0AB0；

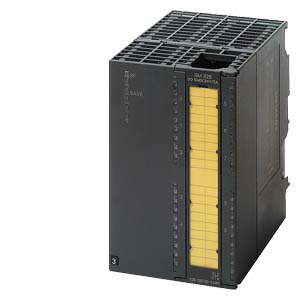

3、SM 326 DI 24 x DC 24V，订货号：6ES7326-1BK02-0AB0；

4、SM 326 F-DO 10 x DC 24V/2A PP，订货号：6ES7326-2BF10-0AB0；

5、SM 326 DO 10 x DC 24V/2A，订货号：6ES7326-2BF01-0AB0；

6、SM 336 AI 6 x 13 Bit，订货号：6ES7336-1HE00-0AB0。

   西门子S7-300F系列I/O信号模块的基本原理是A/D、D/A转换，将数字信号转换为模拟信号输出，或者将模拟信号转换为数字信号输入，所有IO模块的核心是AD和DA转换芯片，再加上通讯芯片和CPU通信。

三、sis系统-s7-300F故障安全系统电源模块

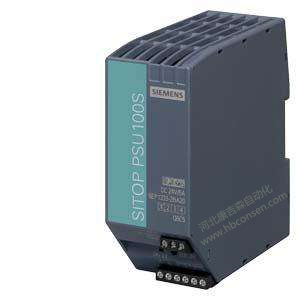

  西门子S7-300F故障安全系统电源模块有SITOP PSU100S 24 V DC/5A单相电源，订货号：6EP1333-2AA01；和SITOP PSE202U电源冗余模块，订货号：6EP1961-3BA21。详情见下图：

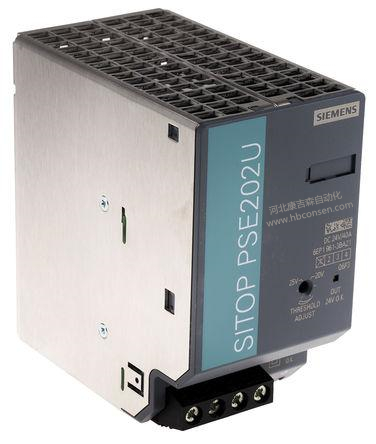

   SITOP PSE202U 冗余模块是24V电源的扩展模块，可确保针对 24 V 电源故障提供额外保护。该冗余模块可对电源进行连续监视，在某个电源发生故障时，其它电源会自动接管 24 V 供电。另外，还会通过一个信号触点发送信号，该信号可由控制器、PC 或控制系统进行分析。

   SITOP PSE202U有两种功率等级模块，可通过总电流分别为10A和40A报警继电器动作阀值可调，范围：20...25 V DC，解决电源带病工作问题与 SITOP 模块一致的 DIN 轨道安装式，简洁方便，安全可靠绿色的 LED 和独立的继电器触点用于电源工作状态监控冗余模块将同类型的两个24V 电源分离，这样，在两个电源之一出现故障时，负载仍可由第二个电源供电（1 + 1 冗余）。冗余模块支持并行切换同类型的电源以提高性能，同时提供冗余（N + 1 冗余）。可以使用 NEC Class 2 冗余模块来实现冗余24V电源，输出功率限制为100VA。
