sis系统，安全仪表系统，I/O接口模块-ET200M，是西门子现代自动化控制系统灵活、高效的分布式自动化解决方案。ET 200M高效、多功能的 SIMATIC ET 200M 系列分布式 I/O 可以帮助您发挥生产的潜力。您可以量身定制符合自己需求的分布式自动化系统，ET 200M既可以安装在控制柜里，也可以直接安装在设备本身上。ET 200M是西门子SIS系统S7-400F/FH专用I/O模块。

说明

  SIMATIC ET 200M 是针对具有高密度通道应用的控制柜的模块式 I/O 站使用接口模块可以连接 PROFIBUS 和 PROFINET-还可以选择使用光缆连接 PROFIBUS。ET 200M 可以用于标准应用，也可用于安全应用。最多可以有 12 个多通道信号模块（例如 64 个数字输入）和功能模块以及 S7-300 通讯处理器可以用作 I/O 模块——与过程的接口。ET 200M 支持带有扩展用户数据的模块，如具有 HART minor 变量的 HART 模块。除了成熟的连接技术，ET 200M 还可以提供绝缘部署方法 Fast Connect，用于快速接线。

应用领域

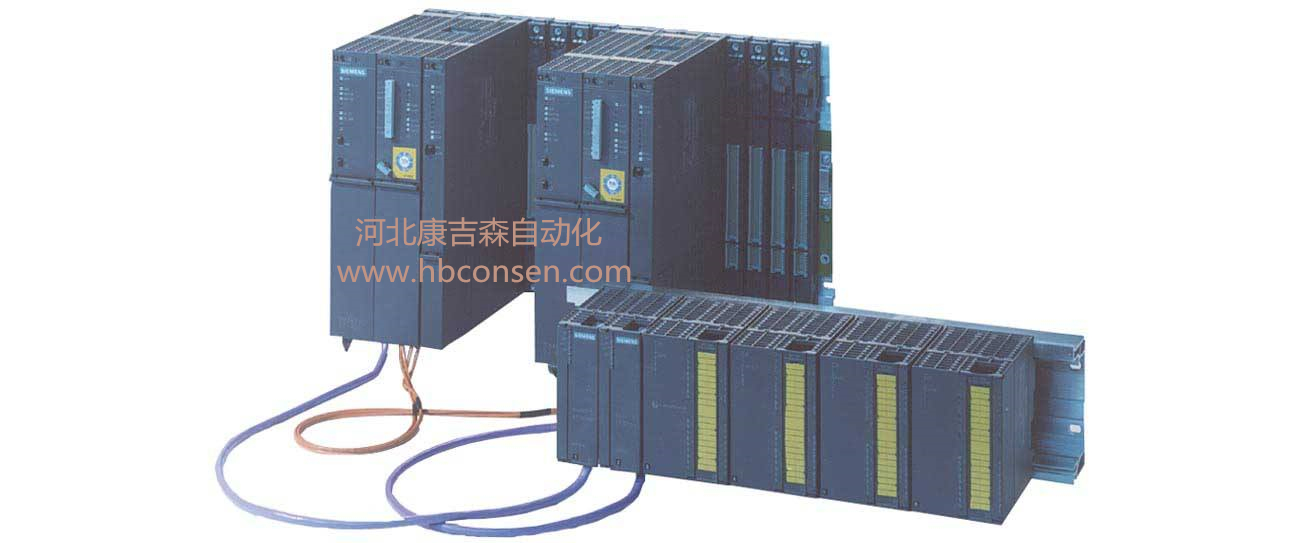

  ET 200M 特别适用于用户特有或复杂的自动化任务。可应用的带有 HART 的扩展模拟输入或输出模块可以优化 ET 200M 用于过程工程组态。要求高等级的可用性的应用，可以与诸如 S7-400H 或 S7-400F/FH 这样的冗余系统相组合来实现。

优点

高密度通道设计（每个模块最多 64 个通道）

减少了接线工作量

高工厂可用性
– RUN 中的组态
-热插拔模块
– 冗余设计

模块化设计

使用 S7-300 模块

集成了安全功能

逐个通道集成了诊断功能

获得了 Ex-zone 2 认证

设计和功能

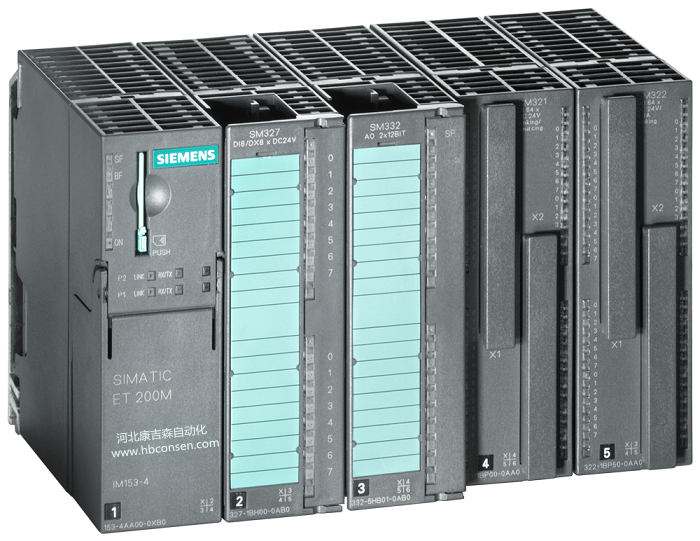

  模块式的 I/O 系统 ET 200M 包括了接口模块（在冗余设计情况下 2IM），和最多 12 个 I/O 模块。没有插槽规则。根据主模块数量框架的各种类型的 I/O 模块都可以插入。

SIMATIC S7-300 使用连接器的简单结构使 ET 200M 应用灵活，而且维修友好性高：

总线模块跳到 DIN 导轨上，使用纵向插入的连接器从侧面对接固定。然后这些模块安装到总线模块上，并用螺丝固定到位，与总线模块接头建立接触。非占用槽上连接器用总线背板盖保护起来。总线模块盖插入到最后一个总线模块的侧面。背板总线集成到了模块上。有源总线模块允许在工作中更换（热插拔）。ET 200M 连接到一个 S7-400 上的 PROFIBUS 上之后，控制器就可以在正常运行情况下进行组态了（运行中组态 – CiR）

技术数据及电缆和接口

螺钉接口、弹簧连接和 FastConnect 带有永久性接线

防护等级IP20

垂直墙壁上的环境温度：（首选安装位置）

水平组装0 到 +60 °C

其它组装方式0 到 +40 °C

相对湿度5 … 95%（RH 压力水平 2，根据 IEC 1131-2 标准）

大气压力795 ~ 1080 hPa

机械压力：

振动IEC 68, 第 2 - 6 部分10 - 57 Hz （恒定幅度 0.075 mm）57 - 150 Hz（恒定加速度 1g）

冲击IIEC 68, 第 2 部分 – 27半正弦, 15 g, 11 ms
