  • 康吉森安全仪表系统TSxPlus,简称康吉森SIS系统,是根据工业自动化流程行业应用开发的高性能安全保护及关键控制系统。该SIS系统基于TRICON三重化(TMR)结构的冗余容错方式控制的系统平台;具
  • 咨询热线:0317-7363118

康吉森安全仪表系统TSxPlus,简称康吉森SIS系统,是根据工业自动化流程行业应用开发的高性能安全保护及关键控制系统。该SIS系统基于TRICON三重化(TMR)结构的冗余容错方式控制的系统平台;具备AI AO DI DO 等多种数字或模拟信号输入/输出模块;软件平台包括组态编程、诊断、OPC、SOE、AMS和HMI等软件;其有效处理能力达到4000多I/O点;并有非常经济省钱的系统集成化方案。

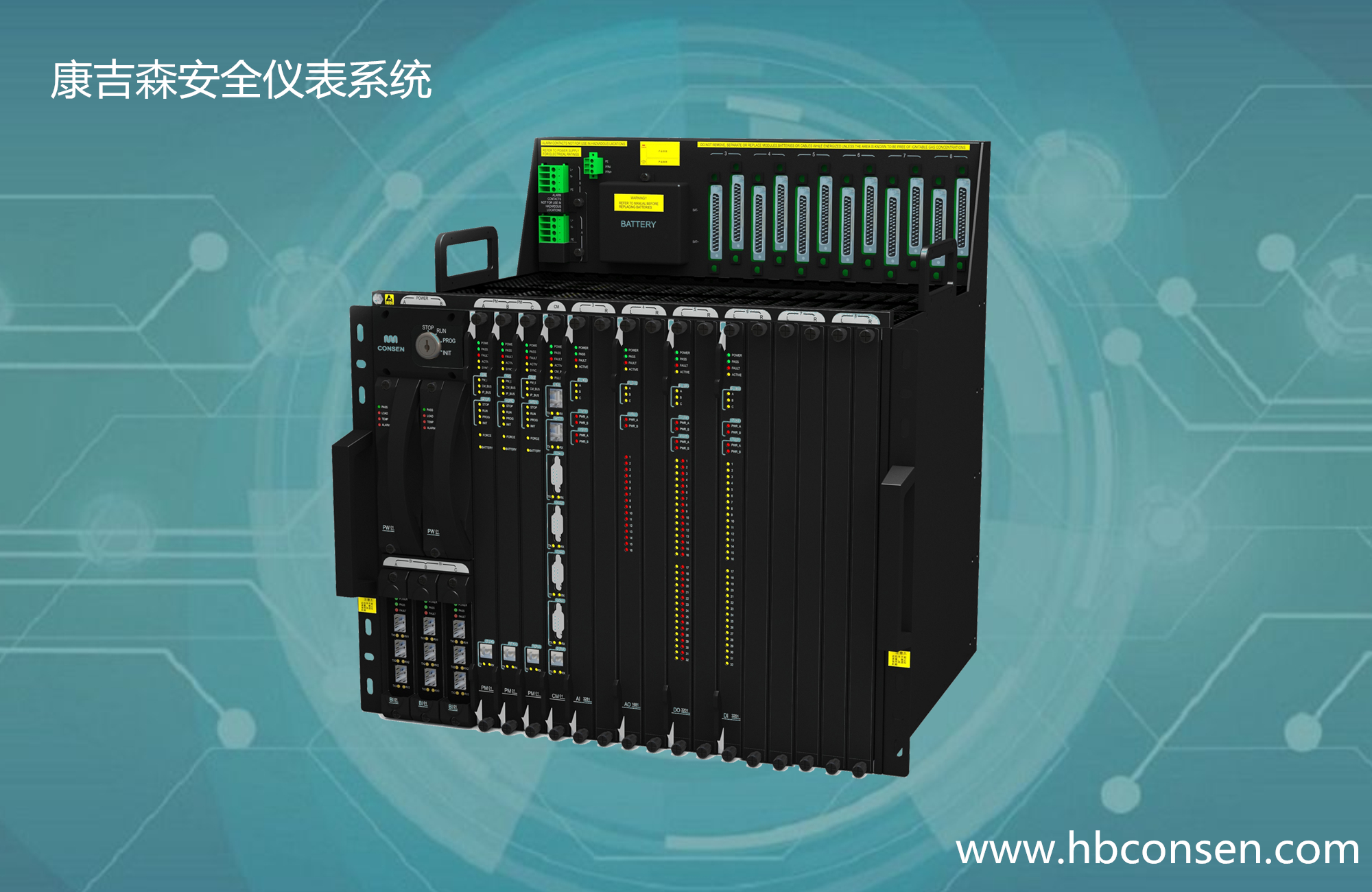

康吉森安全仪表系统

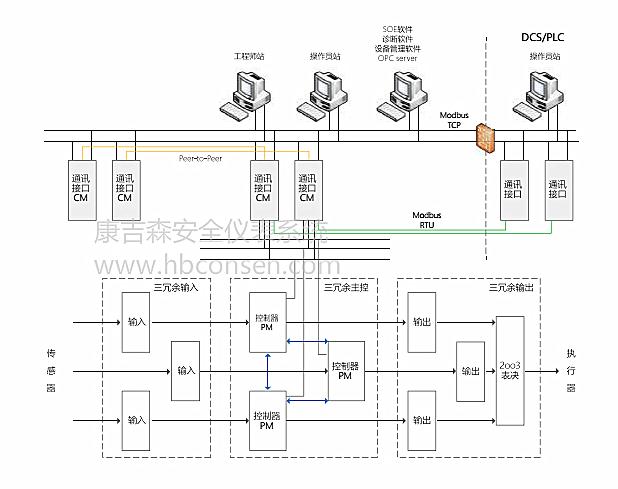

康吉森安全仪表系统架构

  康吉森安全仪表系统主控制器是基于TRICON三重化(TMR)结构的冗余容错方式控制的系统平台。该SIS系统控制有三个主处理器,所有I/O信号都为三重化设计,然后经过硬件的三取二表决处理,即2oo3D架构,保证系统的冗余容错功能。每一个主处理器的CPU为32位,工作方式为3-2-1-0。该安全控制系统适用于各种规模的紧急停车ESD保护系统,其有效处理能力达到4000多I/O点。

康吉森安全仪表系统架构

康吉森安全仪表系统硬件组成

1.输入模块:数字信号输入DI  模拟信号输入AI;

2.输出模块:数字信号输出DO  模拟信号输出AO;

3.主控制器:采用先进的三重模件冗余(TMR)2oo3D结构的冗余容错式架构;

4.通讯链路接口:RJ-45百兆/千兆自适应接口,SC光纤千兆接口,USB接口,AUI接口,Console接口。

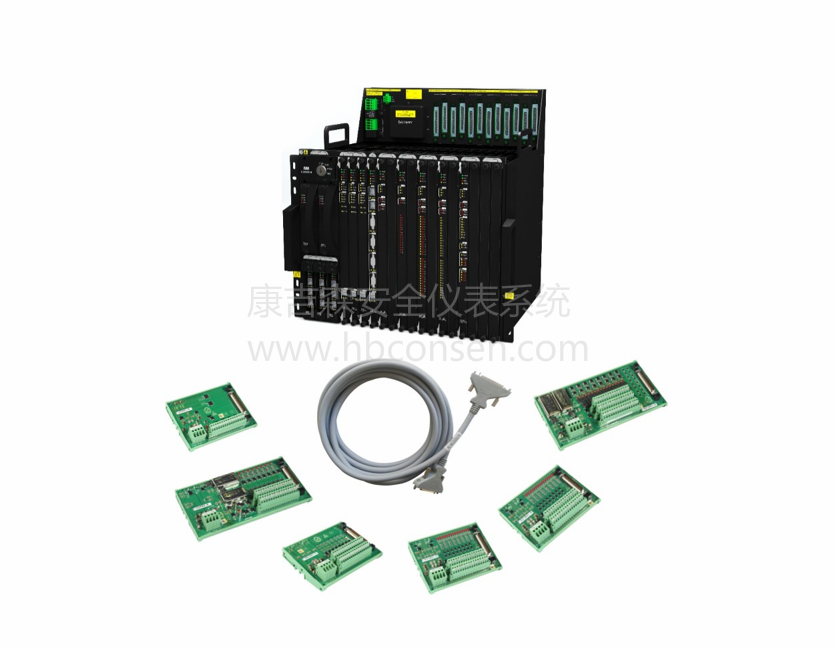

康吉森安全仪表系统硬件

康吉森安全仪表系统软件平台

1.组态软件

2.诊断管理软件

3.SOE管理软件

4.OPC server

5.AMC软件

6.HMI软件

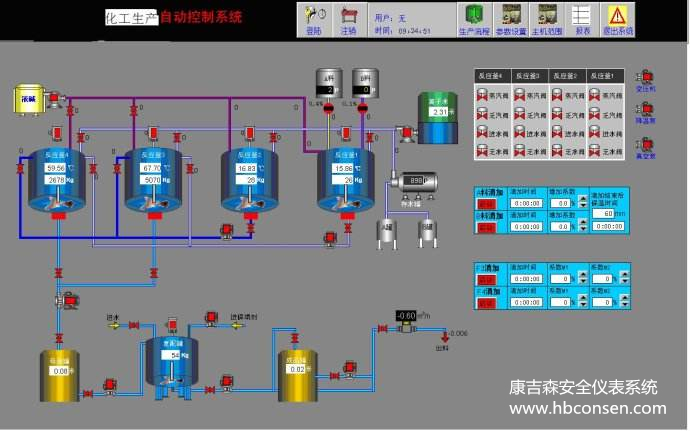

组态软件

康吉森安全仪表系统性能及特点

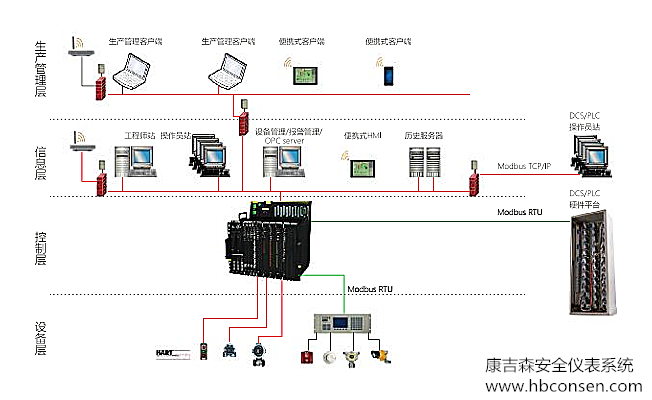

康吉森安全仪表系统链接

1.出色的兼顾安全性和可用性

  不同于其他安全相关的产品,通常在生产运行或作业中的误停车而带来的经济损失往往是用所有户不能接受的,所以在自动化生产过程中既要确定安全性又要维持可用性,尽可能减少无停车次数。

  康吉森安全仪表系统采用了标准的三重化(TMR)设计(2oo3D)架构,降级模式为3-2-1-0。这种架构和降级模式可以使系统应用过程中在确定安全性的同时维持更好的可用性。


2.快速的系统响应时间

  SIS系统主控制器运算周期短,支持5ms配置,控制回路响应时间短,可实现小于15ms。这种更快速的系统响应时间能力给响应时间苛刻的控制回路提供了更好的平台资源。独立的超速保护模块: 独立于主处理模块运行,符合API670要求,且响应时间<12ms。


3.独立的超速保护模块

  独立的超速保护模块包含了必要的输入输出信号,可独立执行超速保护功能,符合API670标准要求,响应时间<12ms。此保护模块与普通输入/输出模块共享机架槽位,可为客户提供集成的关键控制和保护方案。


4.集成HART仪表管理

  硬件平台中的模拟量输入(AI)支持HART协议解析,通过自有的AMS软件可直接对现场的HART仪表进行管理。用户不再需要第三方的HART协议旁路、解析组件通过独立的通路将HART信号引入上位机的AMS软件。


5.组态支持多任务

  用户可以在快任务和慢任务可在同一套系统中实现,解决中大规模系统中由于I/O点数过多,无法提升系统响应时间,但少数控制回路对系统响应时间又有要求的矛盾。例如,20ms任务周期的机组控制和200ms任务周期ESD,可在同一套安全仪表系统TSxPlus系统中实现。


6.非常经济省钱的系统集成化方案

  康吉森TSxPlus安全仪表系统在功能安全和关键控制两大类应用中,采用完全相同的硬件平台和软件平台,可有效降低用户备品备件库存;由于项目的差异性,远程机架与主机架的相对分布各不相同,灵活的拓扑可以帮助用户尽量节省布线费用,并且便于维护,为用户的机组和装置提供高度可用的安全和关键控制一体化解决方案。

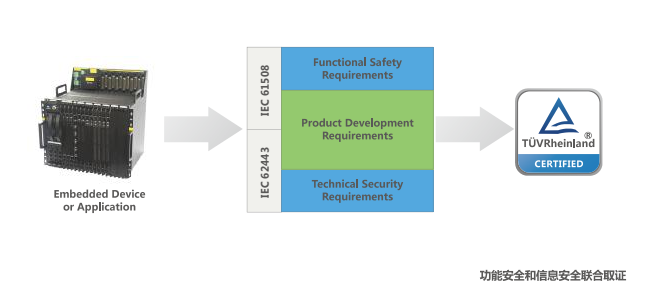

功能安全和信息安全联合认证

  康吉森TSxPlus安全仪表系统产品,获得了欧洲信息安全认证和美国信息安全标准认证的等两大功能安全认证。可同时满足用户对功能安全和信息安全的要求,为用户构建全厂级的纵深安全防御体系。

康吉森安全仪表系统认证

比较广泛的应用领域

  康吉森TSxPlus安全仪表系统广泛的应用于石化、冶金、电力、食品加工、化工、机械、建材、邮电、轻工等行业,如紧急停车系统ESD,燃烧炉管理系统BMS,火气检测系统F&G,燃气轮机控制系统GTC,紧急避断系统ETS和集成汽轮机和压缩机控制系统ITCC等安全连锁控制系统应用。


灵活方便的硬件安装及系统扩展

   康吉森TSxPlus安全仪表系统总线接口模块对外包含多个光纤接口,供应商或系统集成商可以根据实际项目的需要,选择采用星型拓扑结构扩展远程机架还是采用总线拓扑,灵活的拓扑可以帮助用户尽量节省布线费用。

   康吉森TSxPlus安全仪表系统机架为标准的19英寸机架,可同时适应常用的600mm宽和800mm宽机柜,因此可灵活满足用户根据应用现场空间实际情况,对机柜尺寸提出的不同要求。

康吉森安全仪表系统安装
