DCS系统-康吉森ZK-3000控制系统

  • 康吉森ZK-3000 DCS控制系统采用先进的控制网络技术和开放性标准,高性能的微处理器和新的嵌入式设计技术、软件设计技术。ZK-3000 DCS控制系统采用可靠性设计技术:容错设计技术(冗余和热插拔
  • 咨询热线:0317-7363118

康吉森ZK-3000 DCS控制系统采用先进的控制网络技术和开放性标准,高性能的微处理器和新的嵌入式设计技术、软件设计技术。ZK-3000 DCS控制系统采用可靠性设计技术:容错设计技术(冗余和热插拔技术)和热设计、耐环境设计、电磁兼容设计、降额设计等,保证系统的安全性和可用性。

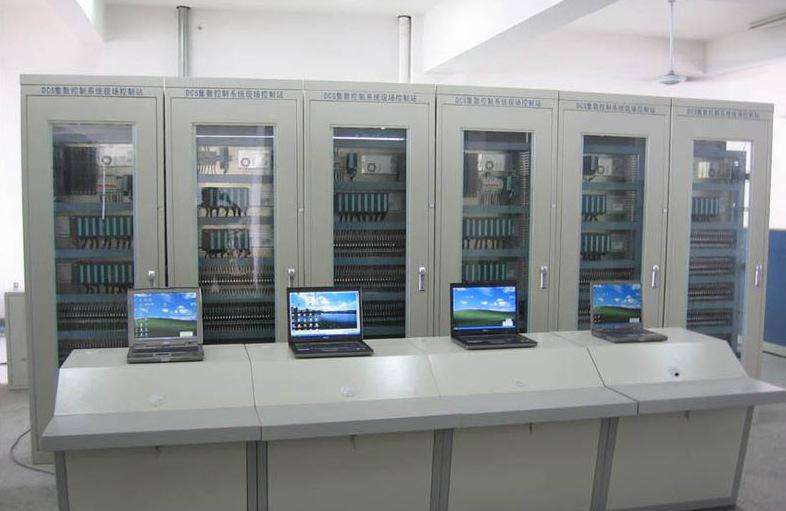

DCS系统-康吉森


康吉森ZK-3000 DCS控制系统简介

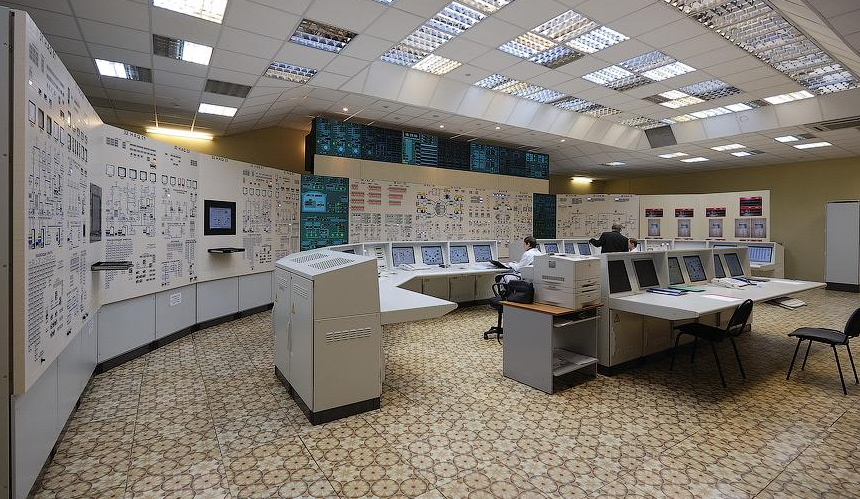

DCS控制室-康吉森



   康吉森ZK-3000 DCS控制系统采采用可靠性设计技术:容错设计技术(冗余和热插拔技术)和热设计、耐环境设计、电磁兼容设计、降额设计等,保证系统的安全性和可用性。康吉森ZK-3000 DCS控制系统采将现场总线、OPC和IEC6113-3等开放性标准作为系统的核心技术,从而使系统提供了更强的开放性和系统集成性。
  康吉森ZK-3000 DCS控制系统采基于ZK-3000 DCS控制系统的技术基础。针对中小规模系统的特别设计,提供了优化的DCS解决方案,使ZK-3000 DCS具有更高的性价比,使用更加便捷

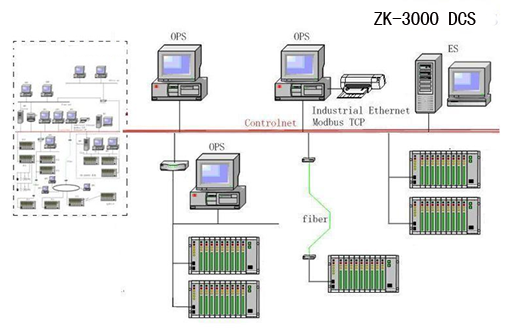

zk-3000 DCS控制系统体系结构


康吉森zk-3000DCS控制系统体系结构



   ES(工程师站)运行Windows7/WindowsXP网络平台上,实现系统的组态及实时监控功能。SOPS(系统操作站)运行Windows7/WindowsXP网络平台上,实现系统的监控功能。
  FCS(现场控制站)是直接与现场打交道的I/O处理单元,完成工业过程的实时数据采集和自动控制功能。控制站可冗余配置。ZK-3000 DCS控制系统可直接通过工业以太网或通过OPCSERVER服务器无缝地和第三方DCS系统或SIS设备相连。


ZK-3000 DCS控制系统主要性能


  1.工作环境

  工作温度:-10℃~60℃

  存放温度:-40℃~85℃

  存放湿度:≤95%(无凝露)

  高度:海拔2500m

  振动:工作时0.1”振幅:≤17Hz

  3G峰值冲击:≤500Hz

  不工作时0.2”振幅:≤17Hz

  3G峰值冲击:≤500Hz

 2.电源

  现场控制站:可以双路供电,180~260Vac 功率600W

  操作站:200~250Vac,50Hz,功率500W

  控制器和IO卡件箱直流供电:5V功率150W(可选冗余配置)

  外部直流供电:+24Vdc功率120W(可选冗余配置)

 3.接地电阻

  接地电阻<4Ω

  单点接地

 4.精确度

  模拟量输入大信号误差:≤0.1%

  模拟量输入小信号误差:≤0.3%

  模拟量输出误差:≤0.3%

 5.抗干扰能力

  模入通道共模干扰抑制比:≥120db

  模入通道差模干扰抑制比:≥60db

  隔离电压:≥1500V

 6.网络性能

  I/O网络通信速率:1Mbps

  过程控制网络通信速率:100Mbps

 7.实时性

  实时数据扫描周期:开关量20ms;模拟量50ms

  采样和控制周期:20~5000ms

  实时画面响应时间:<1s

 8.可靠性措施

  冗余电源

  冗余过程控制网络

  冗余过程控制器卡

  带电更换板件

  操作站互为备份。
