DCS系统-西门子SIMATIC PCS 7

  • 西门子SIMATIC PCS 7系统组件结合到一起可以形成统一的自动化环境,一个真正的现代DCS系统HMI。例如,操作员系统是您进入过程的窗口和门户;从这里您可以观察和控制所有过程步骤。工程师站使用户
  • 咨询热线:0317-7363118

西门子SIMATIC PCS 7系统组件结合到一起可以形成统一的自动化环境,一个真正的现代DCS系统HMI。例如,操作员系统是您进入过程的窗口和门户;从这里您可以观察和控制所有过程步骤。工程师站使用户可访问系统中输入的数据,同时避免复杂的输入条目。

DCS系统-西门子SIMATIC PCS 7系统

西门子SIMATIC PCS 7系统简介

   SIMATIC PCS 7 系统组件结合到一起可以形成统一的自动化环境。例如,操作员系统是您进入过程的窗口和门户;从这里您可以观察和控制所有过程步骤。工程师站使用户可访问系统中输入的数据——同时避免复杂的输入条目。自动化系统基于仔细挑选并经过试用和测试的 SIMATIC 控制器组件。

   西门子PCS 7系统是完全无缝集成的自动化解决方案。可以应用于所有工业领域,包括过程工业,制造工业,混合工业以及工业所涉及的所有制造和过程自动化产品。作为先进的过程控制系统,SIMATIC PCS7 形成了一个带有典型过程组态特征。


西门子SIMATIC PCS 7系统硬件组成

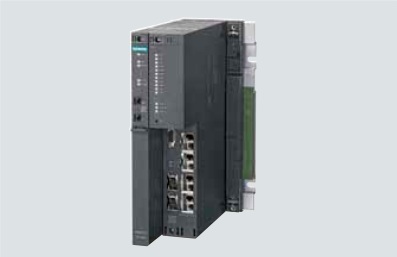

SIMATIC PCS 7 控制器 AS 410

>SIMATIC PCS 7 控制器 AS 410

强大、坚固、灵活

可靠、耐用的全能系统 AS 410 是 SIMATIC S7-400 系列一款独特的新产品,特别 SIMATIC PCS 7 过程控制系统设计。该系统具有优秀的通用性,适用于所有领域。根据具体需求,该系统可组态为:

•  标准型 AS 410S 自动化系统

•  容错型 AS 410H 自动化系统

•  安全型 AS 410F/FH 自动化系统

凭借其高性能的硬件和优化的 V8.0  版固件, AS 410  首创性的 CPU 410-5H 过程控制器涵盖了传统 AS 412 至 AS 417 自动化系统的全部应用领域。其自动化性能可根据 SIMATIC PCS 7 过程对象 (PO) 数量灵活调整。
提供有以下数量过程对象的系统扩展卡:

•  100 PO

•  500 PO

•  1000 PO

•  1600 PO

•  ≥ 2000 PO (PO 2k+)

该产品的 CPU 种类只有一种,优势凸显:不仅显著简化了自动化系统的选型和组态,而且降低了备件库存和工厂扩展工作量。

注:

AS 410 CPU 410-5H 过程控制器的组态以及用户块的加载都必须采用 SIMATIC PCS 7 工程软件 V8.0+SP1(包括硬件升级包 HUP CPU 410-5H)。




>SIMATIC PCS 7 控制器 AS 410 SMART

  结构小巧,坚固耐用,功能强大,易于使用,适用于各种分布式控制应用。

AS 410 SMART  是一款结构小巧的集成自动化控制系统,即装即用,支持多达 800 个 SIMATIC PCS 7 过程对象 (PO)。

AS 410 SMART 自动化系统共有以下两种规格:

•  AS 410 SMART UC,采用 120/230 V AC/DC 电源

•  AS  410 SMART DC,采用 24 V DC 电源

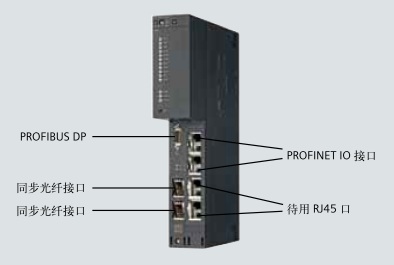

CPU 410 SMART 配备有一个 PROFINET IO 接口(双端口交换机,可连接 48 台 I/O 设备)和一个 PROFIBUS DP 接口(可连接多达 48 个 PROFIBUS DP 从站)。

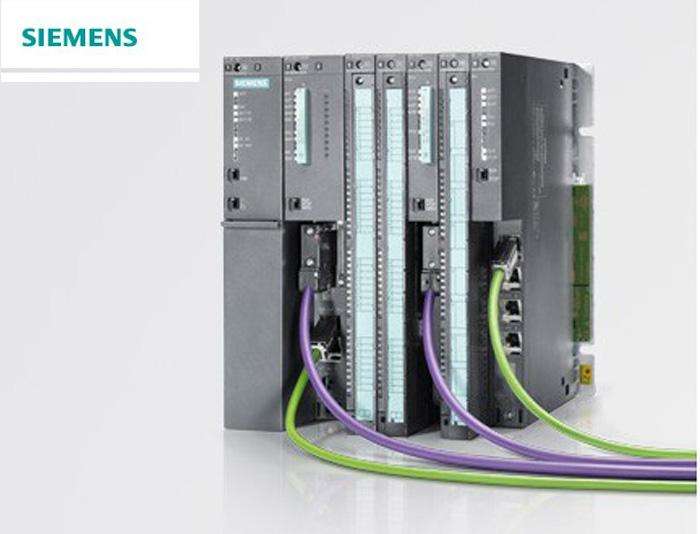

SIMATIC PCS 7 AS RTX


>带有软件控制器的 SIMATIC PCS 7 AS RTX

  在 SIMATIC PCS 7 过程控制系统的规模中,SIMATIC PCS 7 AS RTX 的性能属于较低水平。它是一个基于自动化系统、采用 AS 运行时系统形式的软件。即使 SIMATIC PCS 7 AS RTX 性能较低,但是它也具有很多功能。基于 SIMATIC Microbox PC 427B 的稳固和紧凑型自动化系统设计用于在高达 55 °C 的环境温度下持续进行 24 小时操作(无需维护)。

以上功能令人印象深刻的是其在软件控制器中的快速程序处理,以及它的抗振动和抗干扰性,因为它没有风扇或转动的存储介质。SIMATIC PCS 7 AS RTX 的这些特点和紧凑型测量使它成为 S7-400 系列标准自动化系统的理想替代方案。它适用于工厂中密闭的分布式安装、成套设备和具有大型分布式基础结构的工厂。新控制器的应用领域非常广泛,从食品、化妆品和消费品行业到制药和水/废水处理之类的行业。


西门子SIMATIC PCS 7系统软件组成

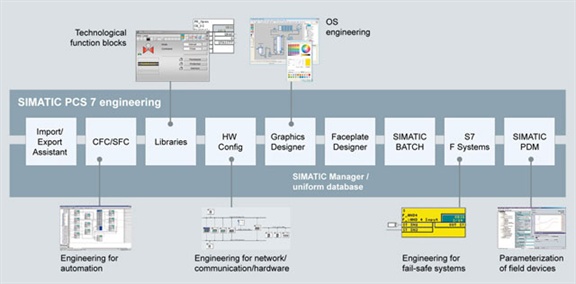

SIMATIC PCS 7工程师站

>工程师站

  SIMATIC PCS 7 使用中央工程师站 (SIMATIC Manager) 为您提供了要求的所有工具来组态一个完整的过程控制系统(从硬件组态、通讯到应用软件)。

SIMATIC PCS 7维护站

>维护站

  SIMATIC PCS 7 过程控制系统中集成的维护站可以提供对所有工厂组件的完整状态纵览,可以提供有效的工厂诊断、维系和维护功能。SIMATIC PCS 7 维护站通过帮助您降低计划之外的停产和高效的使用维护投资。

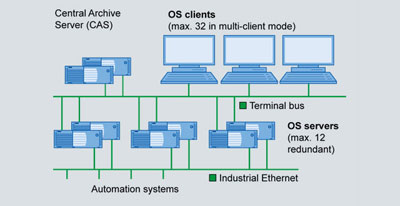

SIMATIC PCS 7操作员系统

>操作员系统

   经过优化的人机接口(HMI):SIMATIC PCS 7 操作员系统可以确保实现安全、使用方便的过程管理。人和机器之间的接口在工厂自动化中承担了重要的角色。管理过程的复杂度与自动化工程的复杂度以及其融入信息技术的增加成正比增加。同时,由于成本压力的不断增加,直观无差错的操作正在变得越来越重要,因此需要提高操作人员的工作效率,并减少停机时间和停产维修量。

   SIMATIC PCS 7 过程控制系统的操作员系统使操作人员可以轻松安全的管理生产过程。它为操作人员提供了多种视图,用于监视过程,如果有必要还可以干预过程控制。操作员系统的结构可以改变,能够根据不同的工厂规模和客户需求量身定制。能够与单用户和多用户系统的操作员站协调配合,提供了灵活性。

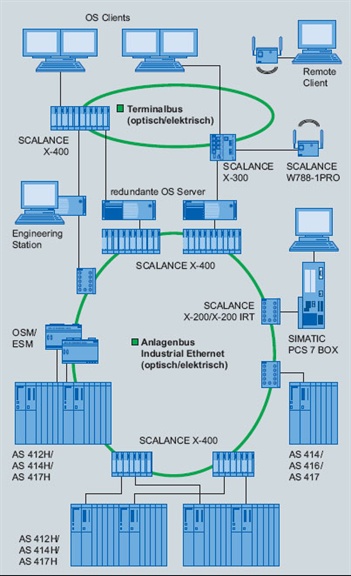

西门子SIMATIC PCS 7系统通讯组件


  信息从传感器/执行器无缝传输到公司的管理层:借助 SIMATIC NET 网络组件,SIMATIC PCS 7 具有功能强大且坚固耐用的产品系列,可实施统一的通讯网络,以实现所有系统组件与工厂各层级之间可靠的数据交换。

SIMATIC PCS 7通讯组件

  专为工业用途开发的 SIMATIC NET 产品和解决方案适合在所有行业的工厂中应用可靠的通讯网络。它利用了以太网的优势,同时轻松集成了现场总线系统。与 SIMATIC PCS 7 的结合实现了所有工厂组件的标准配合,从而为高效生产创造了理想的条件:形成了自动化系统开放、持续的通讯 - 从输入产品到输出产品及从现场设备到管理信息系统。SIMATIC NET 为所有组件提供了无缝的整体解决方案,支持通讯系统工业以太网、PROFInet 和 PROFIBUS 以及通过无线局域网进行无线通讯。
