sis系统和DCS系统通用继电器端子板DO16路

  • sis系统和DCS系统DO通用继电器端子板,XS-16DO-RL(通用)继电器输出端子板,实现sis系统和DCS系统信号的彻底隔离,内外电源必须做到隔离,因此本板需要外部电源,在端子板的左下角标注为L
  • 咨询热线:0317-7363118

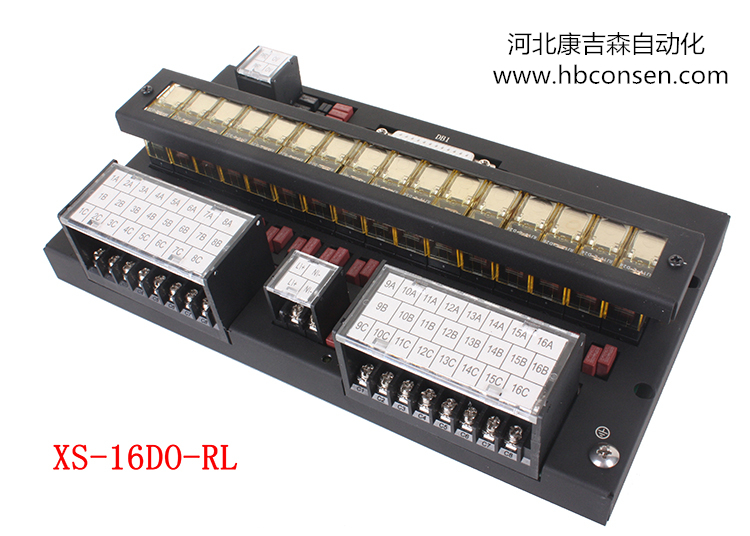

sis系统和DCS系统DO通用继电器端子板,XS-16DO-RL(通用)继电器输出端子板,实现sis系统和DCS系统信号的彻底隔离,内外电源必须做到隔离,因此本板需要外部电源,在端子板的左下角标注为L+/N-的端子为外部电源端子。每组电源提供了两组电源端子用于提高供电能力,须根据负载需要提供DC24V或AC220V,干接点输出时无需提供电源。


sis系统和DCS系统通用继电器端子板DO16路


产品特性参数:

通道数:16 路;

模式:单线制数字量输出,继电器隔离;

信号输出:通用型,干湿可选,支持有源/双有源/干接点1NO+1NC;

信号输入:共阴共阳可设置指示:双色二极管,共阴设置动作时为绿色,共阳设置动作时为红色;

安装形式:M5\M6 螺钉。


sis系统和DCS系统通用继电器端子板DO16路


sis系统和DCS系统通用继电器端子板DO16路

回路设置:改变保险位置可切换输出方式 (接线板上预留保险插孔,保险可改变位置);

输入共阴共阳设置:开关K;

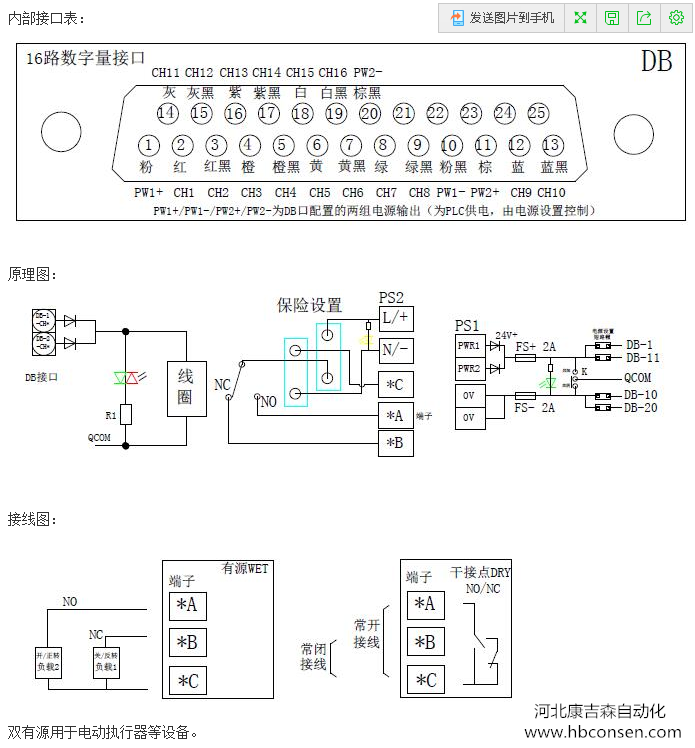

电源设置:每个DB 口都含有4 芯电源线,用于向PLC模块供电。这些电源由电源输出设置的短路帽进行控制,每个短路帽对应一根线,详见下图,送电前应根据需要进行设置。电源指示在保险下方,电源接反或保险烧断时电源灯不亮。
