sis系统DI隔离式安全栅

  • sis系统DI隔离式安全栅,PFEXA-C5D11开关量输入型隔离式安全栅,是sis系统DI数字两输入端,接收现场危险区域的干接点信号,经过隔离和线性化处理,输出至安全区的控制系统或其它单元组合仪表。
  • 咨询热线:0317-7363118

 sis系统DI隔离式安全栅,PFEXA-C5D11开关量输入型隔离式安全栅,是sis系统DI数字两输入端,接收现场危险区域的干接点信号,经过隔离和线性化处理,输出至安全区的控制系统或其它单元组合仪表。智能化的开关量安全栅,可采集来自危险区的接近开关信号或干接点信号。本安全栅需要独立供电 ,输入端-输出端-电源端三端隔离,1进1出,1进2出,2进2出。

sis系统DI隔离式安全栅

▉ 主要功能和作用

    sis系统DI隔离式安全栅PFEXA-C5D11,隔离式安全栅主要检测来自危险区的开关量信号,本安处理后隔离输出,并且为现场提供本安电源。连接至现场的设备:接近开关、电磁阀、声光报警器等本安设备。可用于0区、1区、2区,ⅡA、ⅡB、ⅡC,T1~T6危险区的设备。


sis系统DI隔离式安全栅


▉ 输入回路(Exia IIC 危险区)

输入端子号    端子9/10,11/12

输入信号     NAMUR 接近开关、干节点

端口电压    ≈8V


▉ 输出回路(安全区)

输出端子号    端子5/6,7/8输出信号

输出信号    继电器触点

负载类型    电阻性负载

触点容量    125V AC、0.5A,24V DC 1A

响应时间    ≤10ms


▉ 工作电源

电源接线    端子3+,4-(热插拔)

工作电压    18~32V DC

电源指示    LED指示灯:绿色


▉ 环境条件

工作温度    -40℃~80℃

工作中允许相对湿度    10~90% RH(40℃)

工作中允许大气压力    80 Kpa~110 Kpa

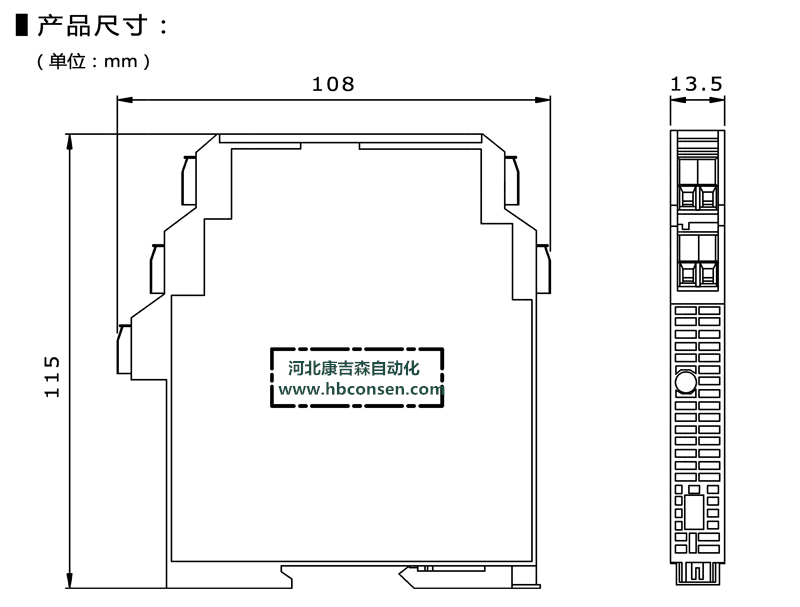

▉ 产品结构

尺    寸    W13.5×D100×H115(mm)

重    量    170g

材    质    ABS

防护等级    IP20

阻燃等级    UL94/V0



▉ 安装

安装方式    DIN35mm 导轨安装
