sis系统AI隔离式安全栅

  • sis系统AI隔离式安全栅,是安全仪表sis系统AI模块电流采集端用隔离式安全栅,其作用是限制进入现场的能量,即限压限流,使现场线路无论在何种状态下都不会产生火花,从而不会引发爆炸等危险事故发生。
  • 咨询热线:0317-7363118

sis系统AI隔离式安全栅,是安全仪表sis系统AI模块电流采集端用隔离式安全栅,其作用是限制进入现场的能量,即限压限流,使现场线路无论在何种状态下都不会产生火花,从而不会引发爆炸等危险事故发生。

  sis系统AI模块电流采集端用隔离式安全栅,PFEXA-C3D11电流输入型安全栅,接收现场危险区域的4-20mA信号或其它电流信号,经过隔离和线性化的处理,转换为线性化的模拟量信号输出至安全区的控制系统或其它单元组合仪表,同时支持数字信号传输(HART)。智能化的电流安全栅,可对输入输出量程范围进行组态设定。本安全栅需要独立供电,输入端-输出端-电源端三端隔离,1进1出,1进2出,2进2出。

主要功能与作用:

sis系统AI隔离式安全栅

   PFEXA-C3D11隔离式安全栅主要检测来自危险区的电流信号,本安处理后隔离输出,并且为现场提供本安电源。连接至现场的设备:温度、压力、流量、液位等各种输出电流的变送器。可用于0区、1区、2区,ⅡA、ⅡB、ⅡC,T1~T6危险区的设备。

sis系统AI隔离式安全栅


▉ 输入回路(Exia IIC 危险区)

输入端子号    端子9/10/11,13/14/15

输入信号    4-20mA、0-20mA、0-10mA、HART数字信号(或定制量程)

配电电压    9V、24V(或定制量程)

开路电压    ≤28V


▉ 输出回路(安全区)

输出端子号    端子5/6,7/8输出信号

输出电流    4~20mA、0~20mA(或定制量程)

电流负载能力    ≤300Ω(若需要更大负载能力请定制)

输出电压    0~5V、0~10V(或定制量程)

电压负载能力    0~5V:≥1MΩ,0~10V:≥2MΩ


▉ 工作电源

电源接线    端子3+,4-(热插拔)

工作电压    18~32V DC

电源指示    LED指示灯:绿色


▉ 环境条件

工作温度    -40℃~80℃

工作中允许相对湿度    10~90% RH(40℃)

工作中允许大气压力    80 Kpa~110 Kpa


▉ 产品结构

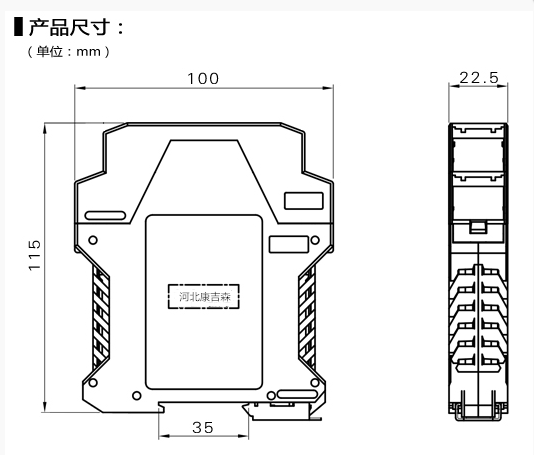

尺    寸    W22.5×D100×H115(mm)

重    量    170g

材    质    ABS

防护等级    IP20

阻燃等级    UL94/V0


▉ 安装

安装方式    DIN35mm 导轨安装
