博科SIS系统-山东恒源石油化工100万吨/年延迟焦化装置气压机组自动控制
文章出处:河北康吉森 人气:0 发表时间:2022-12-09 08:37:57
博科SIS系统-山东恒源石油化工股份有限公司100万吨/年延迟焦化装置气压机组全自动优化控制
◆项目背景
山东恒源石油化工股份有限公司100万吨/年延迟焦化装置气压机组为变频电机驱动的一台沈鼓2MCL457离心式压缩机组。控制系统的核心采用博科SIS系统,三冗余(TMR)故障安全型系统。
◆控制方案
通过增加分馏塔顶压力自动耦合控制电机转速及防喘振阀,即使在机组低负荷时也能实现压(防喘振控制)线运行,工艺操作可根据工况调整设定点,机组控制系统就能实现全自动优化运行,达到了压缩机的工作工况和稳定运行。
具体工作原理简要概述如下:
1、需要降低分馏塔顶压力时,控制系统会首先关闭防喘振阀,而后再提升转速。
2、需要提高分馏塔顶压力时,首先降低转速,而后再开防喘振阀。
◆控制效果

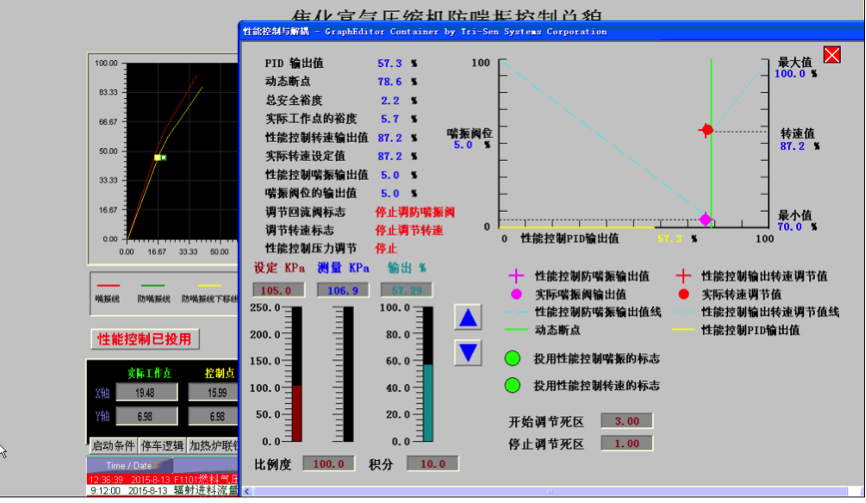

2015年07月11日,本装置开车及机组精调完成后,采用分馏塔顶压力自动控制气压机转速及防喘振阀,真正实现了气压机组自动匹配装置工艺运行的目的,实现了全自动切塔及放空,保证装置更加平稳的运行,并且使气压机组工作在了合适效率区间,相对于改造之前,平均每小时节能400KW,一年保守估计节能320万元。如下图所示:
